38DL PLUS超声波测厚仪

38DL Plus 超声波测厚仪的标准配置带有很多既强大又易于使用的测量功能,以及一些专用于某些特殊应用的软件选项。其密封机壳的设计符合IP67评级要求,可以抵御极其潮湿或多沙尘的严酷的环境条件。

简单介绍

38DL Plus超声波测厚仪美国泛美、日本奥林巴斯生产超神测厚仪探头自动识 大屏幕的LCD,指示所有的测量信息; 公制/英制选择 回波-回波测量模式; 20HZ扫描频率,可大范围扫描,快速测定最小值; 可存储95000组厚度数据或1750测量波形; RS-232接口。

详细介绍

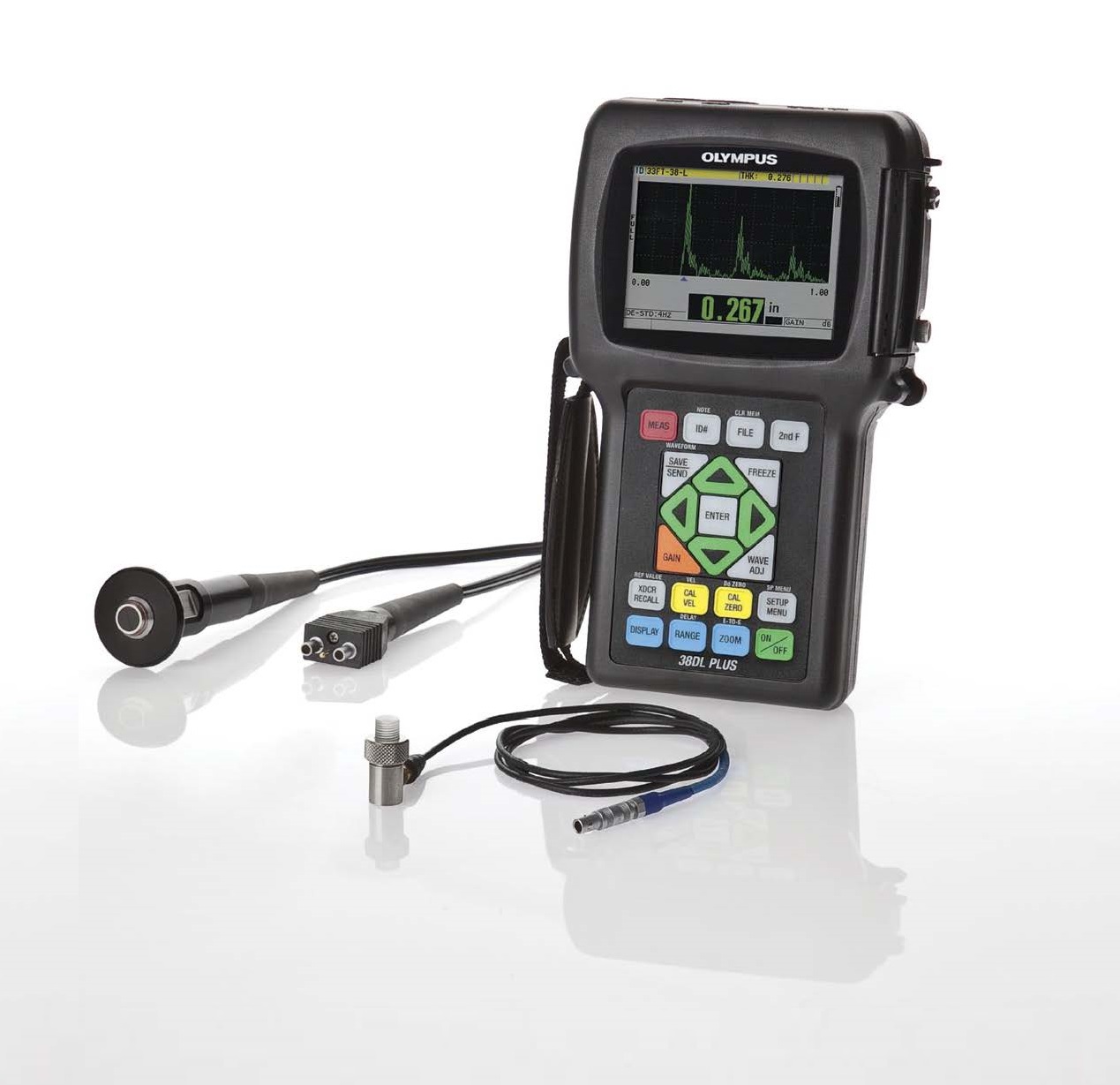

38DL Plus 超声波测厚仪 38DL PLUS是一款开创超声测厚技术新时代的创新型仪器。这款手持式测厚仪可完美地适用于几乎所有超声测厚应用,而且与所有双晶和单晶探头完全兼容。功能齐全的38DL PLUS测厚仪可用于各种应用,包括使用双晶探头对内壁腐蚀的管件进行的管壁减薄的测量,以及使用单晶探头对薄壁或多层材料进行的极其精确的壁厚测量。

38DL Plus 超声波测厚仪的标准配置带有很多既强大又易于使用的测量功能,以及一些专用于某些特殊应用的软件选项。其密封机壳的设计符合IP67评级要求,可以抵御极其潮湿或多沙尘的严酷的环境条件。彩色透反VGA显示功能使得测厚仪显示屏无论在明亮的阳光下还是在完全的黑暗中都能具有极佳的可视性。测厚仪的键区既简洁又符合人体工程学的要求。操作人员使用左手或右手即可轻易访问所有功能。

主要特性

  • 可与双晶和单晶探头兼容。
  • 宽泛的厚度测量范围: 0.08毫米~635毫米,根据材料和所选探头而定。
  • 使用双晶探头进行腐蚀测厚。
  • 穿透涂层和回波到回波测量功能,用于测量表面带有漆层和涂层的材料。
  • 内部氧化皮/沉积物软件选项。
  • 对于所有探头,标准分辨率为01毫米。
  • 使用频率范围为25 MHz~30 MHz的单晶探头,高分辨率软件选项可进行分辨率为0.001毫米的厚度测量。
  • 多层软件选项可对多达4个不同层同时进行测量。
  • 高穿透软件选项用于测量纤维玻璃、橡胶及厚铸件等具有高衰减性的材料。
  • 厚度、声速和渡越时间测量。
  • 差分模式和缩减率模式。
  • 时基B扫描模式; 每次扫查可获得10000个可查读数。
  • 带有数字式过滤器的Olympus高动态增益技术。
  • 用于自定义V声程补偿的V声程创建功能。
  • 设计符合EN15317标准。

独特功能

38DL PLUS测厚仪的设计宗旨是满足苛刻的应用要求,而且可在野外和生产现场的恶劣条件下正常工作。无论检测现场多么潮湿、有多大的尘沙、多么寒冷或多么炎热、多么明亮或多么黑暗,38DL PLUS都可以正常进行检测工作。如果您需要一款防撞击、防坠落、坚固结实的测厚仪器,那么,符合IP67评级标准、带有橡胶保护套的38DL PLUS正是您要寻找的仪器。

抵御恶劣环境的能力

  • 袖珍型,仅重814公斤。
  • 坚固耐用,设计符合IP67标准。
  • 爆炸性气氛:通过了美军标准MIL-STD-810F方法4程序I中规定的测试,可在国家防火协会规范(NFPA 70)500节I级2分段D组规定的爆炸性气氛环境中安全操作。
  • 防撞击测试:通过了美军标准MIL-STD-810F方法5程序I中规定的测试,每轴6个循环,15 g, 11 ms半弦波。
  • 防振动测试:通过了美军标准MIL-STD-810F方法5程序I附录C图6中的测试,一般暴露:每轴1小时。
  • 宽泛的工作温度范围。
  • 带有支架的橡胶保护套。
  • 彩色透反VGA显示,带有室内和户外颜色设置,具有极佳的清晰度。
  • 简便操作的设计理念



可用右手或左手单手操作的简洁的键区。

  • 可直接访问所有功能的简便易行的操作界面。

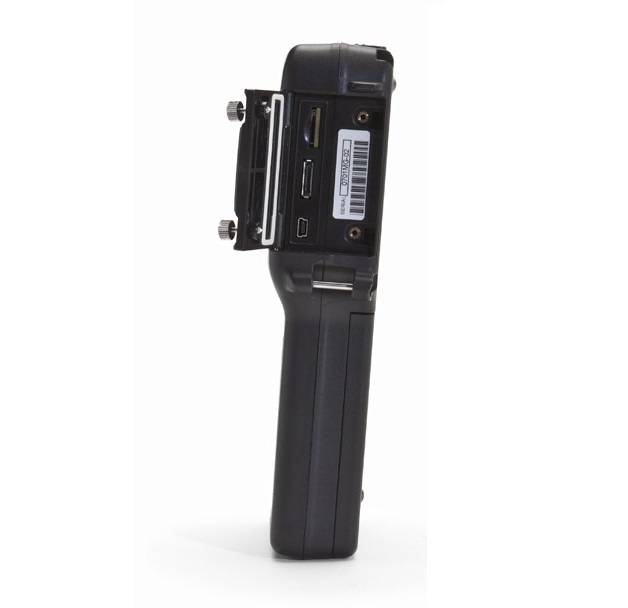

  • 内置和外置MicroSD存储卡。
  • USB和RS-232通讯端口。
  • 可存储475000个厚度读数或20000个波形的字母数字式数据记录器。
  • 可连接计算机或显示器的VGA输出。
  • 默认或自定义双晶探头设置。
  • 默认或自定义单晶探头设置。
  • 密码保护功能可以锁住仪器的功能。

技术参数:

测量
双晶探头测量模式 从激励脉冲后的精确延时到第一个回波之间的时间间隔。
穿透涂层测量模式 利用单个底面回波(使用D7906-SM和D7908探头),测量金属的实际厚度和涂层厚度。
穿透漆层回波到回波测量模式 在两个连续底面回波之间的时间间隔,不计漆层或涂层的厚度。
单晶探头测量模式 模式1:激励脉冲与第一个底面回波之间的时间间隔。

模式2:延迟线回波与第一个底面回波之间的时间间隔(使用延迟线式或水浸式探头)。

模式3:在激励脉冲之后,位于第一个表面回波后的相邻底面回波之间的时间间隔(使用延迟线式或水浸式探头)。

氧化层模式:可选。

多层模式:可选。

厚度范围 0.080毫米~635.00毫米,视材料、探头表面条件、温度和所选配置而定。
材料声速范围 0.508 mm/μs~13.998 mm/μs
分辨率(可选择) 低分辨率:0.1毫米

标准分辨率:0.01毫米

高分辨率(可选项):0.001毫米

探头频率范围 标准:2.0 MHz~30 MHz(-3 dB)

高穿透(可选项):0.50 MHz~30 MHz(-3 dB)

一般规格
工作温度范围 -10°C~50°C
键区 密封、以色彩区分功能的键盘,带有触感及声音反馈。
机壳 防撞击、防水、装有密封垫的机壳;机壳上的接口密封。设计符合IP67标准。
外型尺寸(宽 x 高 x 厚) 总体尺寸:125毫米x211毫米x46毫米
重量 0.814公斤
电源 AC/DC适配器,24 V;锂离子电池,23.760 Wh;或4节AA辅助电池。
锂离子电池供电时间 工作时间:最少12.6小时,一般14小时,最多14.7小时。快速充电:2小时到3小时。
标准 设计符合EN15317标准。
显示
彩色透反VGA显示 液晶显示,显示屏尺寸:56.16毫米 X 74.88毫米
检波 全波、RF波、正半波、负半波
输入/输出
USB 1.0从接口。
RS-232 有。
存储卡 最大容量:2 GB外置MicroSD存储卡。
视频输出 VGA输出标准。
内置数据记录器
数据记录器 38DL PLUS通过标准RS-232串口或USB端口识别、存储、回放、清除、传输厚度读数、波形图像和仪器配置信息。
容量 475000个厚度测量读数,或20000个带厚度值的波形。
文件名称、ID编码及注释 32位字符的文件名,20位字符的字母数字位码,每个位有四个注释。
文件结构 9个标准的或自定义的用于特定应用的文件结构。
报告 机载报告总结了数据统计、带有位置信息的最小值/最大值、最小值回顾、文件比较及报警报告。





探头型号 频率 探头尺寸 温度范围 测量范围(钢)
D790 5.0MHz 11.0mm -20-500℃ 1-500mm
D791 5.0MHz 11.0mm -20-500℃ 1-500mm
D791-RM 5.0MHz 11.0mm -20-400℃ 1-500mm
D792 10.0MHz 7.2mm 0-50℃ 0.5-25mm
D794 5.0MHz 7.2mm 0-50℃ 0.75-50mm
D797 2.0MHz 22.9mm -20-400℃ 2.5-500mm
D7226 7.5MHz 8.9mm -20-150℃ 0.71-100mm
D798 7.5MHz 7.2mm -20-150℃ 0.71-100mm
D799 5.0MHz 11.0mm -20-150℃ 1-500mm
MTD705 5.0MHz 5.1mm 0-50℃ 0.75-19mm



标准配置

  • 38DL PLUS数字式超声测厚仪,交流电源或电池供电,50 Hz~60 Hz
  • 标准双晶探头套装盒
  • 充电器/交流电适配器(100 VAC、115 VAC、230 VAC)
  • 内置数据记录器
  • GageView接口程序
  • 试块和耦合剂
  • USB线缆
  • 橡胶保护套,带有支架和颈挂带
  • 用户手册
  • 测量功能: 穿透涂层、穿透漆层回波到回波、EMAT兼容、最小值/最大值模式、两个报警模式、差分模式、B扫描、自动调用应用、温度补偿、平均值/最小值模式
