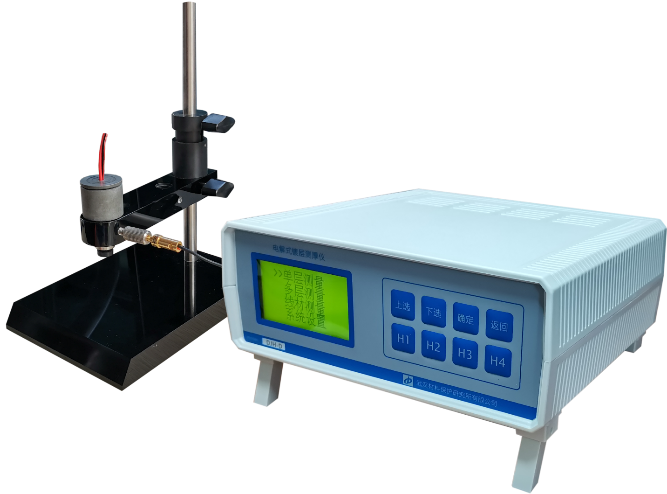

ST-HD/E电解测厚仪

(ST-HE带打印功能 / ST-HD不带打印功能)

产品特点

测量镀种: 标准配置:铬、镍、铜、锌、锡、银、金等金属镀层,

复合镀层(如Cr/Ni/Cu)

如需测量其他镀层请事先提出

镀层底材:金属、塑胶、黄铜、锌合金、钕铁硼、陶瓷(基本不受基材限制)

镀层层数:单层及复合多层

最小可测尺寸:φ2.4mm和φ1.7mm两种尺寸标配,平面3mm*3mm以上,圆轴直径6mm以上,如测更小尺寸工件请事先提出

数据处理:ST-HE型带有微型打印机,可自动打印所测镀种,厚度值及测试时间等信息,ST-HD无此功能。

测量范围: 0~300μm(最佳使用范围0.03~75um,超过75um,误差会逐渐变大)

示值误差: ≤±10%

重现性:   ≤5%

分辨率:   0.01μm

电  源:   交流220V±10%,50/60Hz,30W

适用范围

适用领域:汽车摩托车行业、航天航海行业、自行车行业、电子电器行业、

日用五金行业、洁具卫浴行业、塑胶电镀行业、钕-铁-硼行业、

标准件行业、安保行业、技术监督部门及科研机构。

产品用途:单镀层或复合多镀层厚度测量

技术参数

测量镀种 单金属镀层 复合多镀层 合金镀层 多层镍
Cr,Ni,Cu, Zn,Sn,Ag, Au,Cd,Co, Pb等 Cr/Ni/Cu等 NiP,ZnNi, SZn,SPb等 /
镀层基材 金属 非金属
如钢铁、铜及铜合金、 压铸锌、铝等 如塑胶、陶瓷等
测量范围 0.03~300μm
最佳使用范围0.03~50um,超过50um,误差会逐渐变大
分辨率 0.01um
重现性 ≤5%
示值误差 ≤10%
电位范围 /
电位精度 /
测头尺寸 标配:φ2.4,φ1.7(单位:mm)
可另购:φ1.2,φ1.0,φ0.8(单位:mm)
线材测试 可测试直径0.1~4mm的线(丝)材或柱面上多层镀层厚度;不需换算,直接读数;

需另购STD-W线材测试架

测试架 标配:STD07测试架
可另购:STD16测试架、STD19测试架、STD-W线材测试架
校准 厂家校准
具备校准板情况下可自行对单一镀层校准或统一校准
终止测量 自动判断
单机使用
打印 嵌入式热敏打印机打印测试结果
打印内容 镀种、单次测量值、平均值、最大值、最小值、标准偏差、变异系数、时间
显示方式 126*64点阵液晶显示屏
数据储存 /
测试热键 自定义单镀层或多镀层/基体组合选择热键
曲线分析 /
暂停测试 对于厚的镀层,可以随时暂停,更换电解液后再继续测试
数据查询 /
操作系统 /
软件升级 2019年12月新产品
电源 交流220V,可定制交流110V
主机尺寸 220*195*120(mm)

基本配置:

主机1台、    测试架1套、  电解液(120ml)4瓶、   打印机(镶嵌)

打印纸3卷(E型)、        滴管10只、             橡皮擦1块、

镊子1把、    纸巾1包、    测试架紧固板手1只、    说明书1份、

保修卡1张、  合格证1张
