一、产品概述

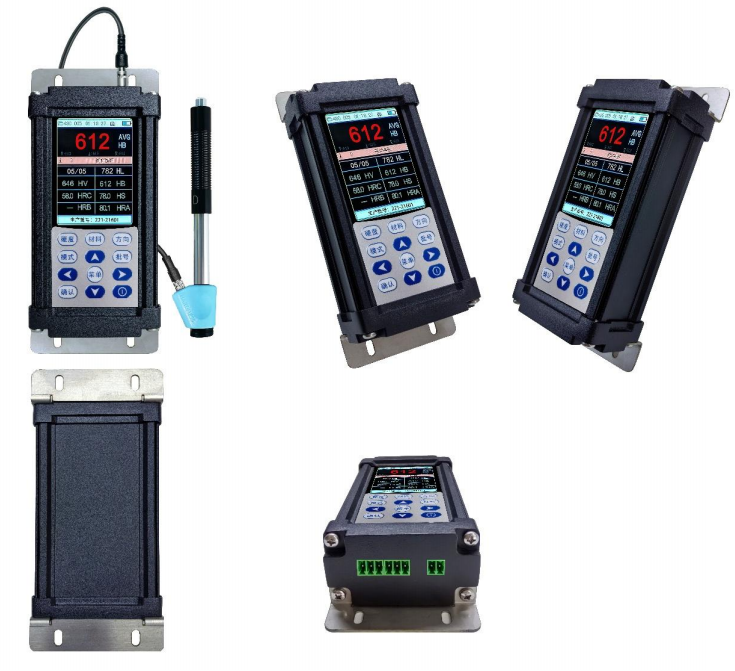

SHL1860在线里氏硬度计2.8寸，320×240 彩色TFT屏，色彩细腻，显示内容丰富。在线供电，采用抗电磁干扰，浪涌等保护设计，具有较强大的抗扰能力；同时具有 RS232 或 RS485 通讯接口，可以连接 PC 电脑或 PLC 控制器， 进行数据的实时传输。
二、功能特点
1全中文显示，菜单式操作。
2 RS232、 RS485 通讯接口，可以方便的连接 PC 机，工控机或 PLC；
3 主界面三种模式切换（柱状图模式、全硬度制模式、曲线模式）。
4 生产批号设置功能，对所测量的工件自行编号，方便统计记录。
5 24V 在线供电。
6 可配备7种不同冲击装置，更换时不需重新校准，更可自动识别冲击装置类型。
7 支持测量多种硬度制及三种强度值。
8内置国内、国外两套硬度转换表，满足客户的不同需求。
9 两种硬度标尺显示。
10 浏览状态测量数据的任意硬度标尺转换，方便快捷。
11 可预先设置硬度值上、下限，超限即自动报警，方便用户批量测试的需要。
12示值软件校准功能。
三、主要技术指标
示值误差和示值重复性
| 序号 | 冲击装置类型 | 标准里氏硬度块硬度值 | 示值误差 | 示值重复性 |
| 1 | D | 760±30HLD
530±40HLD |
±5 HLD
±8 HLD |
5 HLD
8 HLD |
| 2 | DC | 760±30HLDC 530±40HLDC | ±5 HLDC
±8 HLDC |
5 HLD
8 HLD |
| 3 | DL | 878±30HLDL 736±40HLDL | ±10 HLDL | 10 HLDL |
| 4 | D+15 | 766±30HLD+15 544±40HLD+15 | ±10 HLD+12 | 10 HLD+12 |
| 5 | G | 590±40HLG
500±40HLG |
±10 HLG | 10 HLG |
| 6 | E | 725±30HLE
508±40HLE |
±10 HLE | 10 HLE |
| 7 | C | 822±30HLC
590±40HLC |
±10 HLC | 10 HLC |
l 硬度制 里氏（HL）、布氏（HB）、洛氏 A（HRA）、洛氏 B（HRB）、洛氏 C（HRC）、维氏（HV）和肖氏（HS）
l 测量范围 HLD（170～960）、 HRA（59～85）、 HRB（13～ 100）、 HRC（18～68）、 HB（19 ~ 655）、 HV（80～976）、 HS（32～100）
l 测量方向 360°(垂直向下、斜下、水平、斜上、垂直向上）
l 测量材料 钢和铸钢、合金工具钢、不锈钢、灰铸铁、球墨铸铁、铸铝合金、铜锌合金（黄铜）、铜锡合金（青铜）、纯铜和锻钢
l 显示 2.8 寸 TFT, ，320×240TFT 液晶屏
l 电源 5VDC ，220VAC
l 环境温度 0～40℃
l 存储温度 -25～70℃
四、标准配置
仪器主机 1 台
D 型冲击装置 1 只
小支承环 1 只
尼龙刷（I） 1 只
高值里氏硬度块 1 块
电源 1 只
五、选择配置
各种异型冲冲击装置
各种异型支撑环
PLC 读取数据表
|
地址 |
数据类型 |
数据含义 |
数据定义 |
备注 |
|
40002:0x9D0A |
int |
模式 |
0：测量
1：单点校准 2 ：3 点校准 |
|
| 40003:0x9D0B | int | 校准平均值 | ||
| 40004:0x9D0C | int | 硬度标准值 | ||
| 40005:0x9D0D | int | 里氏测量值 | ||
| 40006:0x9D0E | int | 转换值 | ||
|
40007:0x9D0F |
char |
测量完成 |
1：测量完成
2：校准完成 |
|
|
40008:0x9D34 |
char |
硬度标尺 |
0x00 ：HL
0x01：HV 0x02：HB 0x03：HRC 0x04：HS 0x05：HRB 0x06：HRA |
说明：
1 、地址：采用主机序列号的后 3 作为仪器的访问地址；
2流程、
（1）开机后 PLC 读写主机的测量设置并修改；此步骤不省略；
（2）PLC 执行测量指令，仪器测量并保持数据到缓存中，并置测量完成标志为 1；
（3）PLC 执行读取指令，仪器发送测量数据 ，数据发送完后发送完成指令，主机置测量完成标志为0；
（4）测量超上限，发送错误代码： EH
（5） 测量超下限，发送错误代码： EL
