SHT-D+型钢丝绳探伤仪

钢丝绳无损检测设备,采用漏磁与磁通的方法,以及运用了以太网高速传输方式,能准确无误完成在役钢丝绳的无损检测工作。

SHT-D+型钢丝绳无损检测探伤仪可以在传感部件的主体上实施更换各种规格直径的导套,根据钢丝绳不同直径型号,安装合适的传感导套(传感探头),确保了钢丝绳在线检测精度,同时可使用户的检测工作更便捷,维护更方便。

钢丝绳探伤仪的传感部件采用圆形设计,可360度周向磁化,能瞬间达到饱和状态。

钢丝绳探伤仪的实时报警器采用军用CPU,以有线与无线的网络传输方式与计算机进行人机对话和数据交换。

钢丝绳探伤仪操作简单,数据准确无漏检、无误检,检测结果可靠;为在役钢丝绳安全运行提供可靠的保障。

功能特点   技术参数
1)       能在线检测各类起重机械钢丝绳内外部断丝、磨损、锈蚀、变形、松股、跳丝、材质变化等各种缺陷功能。

2)       产品符合GB/T21837-2008的要求,能检测局部损伤(LF)和金属横截面积变化(LMA),并在报告中直读出两项结果。

3)       利用以太网技术与RJ45接口或Wifi直接采样处理分析,具有在线声光报警与实时显示结果功能。

4)       仪器能根据缺陷程序分限值与危值不同的报警。

5)       仪器可在线自动标定,缺陷自动评估诊断功能。

6)       在同个界面能显示单根、或多根钢丝绳检测曲线,并能对多根检测数据同步分析,生成Word报告。

7)       传感主机采用合金材料导套,具有高耐磨性、高灵敏度特性,圆形结构、周向环绕、轴向磁化,将钢丝绳瞬间磁化到饱和状态。

8)       传感主机可进行一机多配,可更换各种型号规格的导套(必需含有检测元件的),扩大可检测绳径,有保证检测结果的准确性

9)       软件适应于各种Windows版本的计算机操作系统。

  受测钢丝绳直径:Φ20-300mm(需配置各种规格的传感主机与传感导套);

传感器与钢丝绳相对速度:18.0 m/s,

安全速度:0.3~3 m/s;

采集处理频率:5000Hz;

不连续缺陷(LF局部缺陷)检测能力:

局部缺陷的定性检测准确率:98%;

断丝定量检测准确率:≥95%,

单处集中断丝根数允许一当量根误差;

连续缺陷(LMA金属横截面积损失)检测能力:

金属横截面积损失检测精确度:±0.05%;

金属横截面积损失检测不确定度:±0.2%;

轴向位置示值检测能力:±0.3%;

电源:计算机电池供电 5V,交流(AC220伏±10%);

工作温度:-20℃~40℃。

相对湿度:≤90%RH。

系统配置

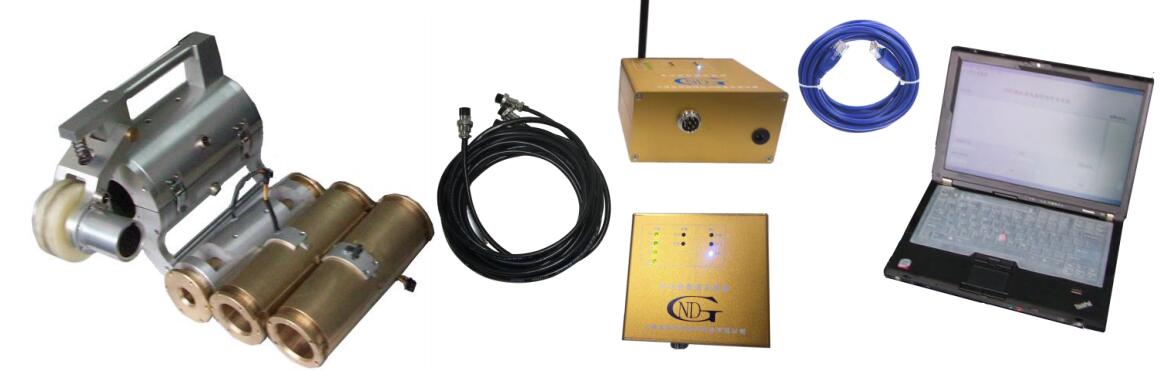

  传感主机 可配传感导套 可检测钢丝绳直径 实时报警器 检测软件
SHT-D+40 D40D35D30D25D20 不大于40mm 以太网型多功能实时报警器(有线)



以太网型多功能实时报警器(无线)

钢丝绳监控系统软件
SHT-D+45 D45D40D35D30D25 不大于45mm
SHT-D+50 D50D45D40D35D30 不大于50mm
SHT-D+55 D55D50D45D40D35 不大于55mm
SHT-D+60 D60D55D50D45D40 不大于60mm
SHT-D+70 D65D60D55D50D45 不大于65mm
特殊型号可定制
