TIME5610/SonoDur2超声波硬度计

TIME5610超声波硬度计由手持式PDA和CUI测量探头组成,两者之间通过线缆连接,手持式PDA是带软件的,基于WINDOWS的主机,可以通过USB,蓝牙,WLAN等方式进行数据传输和远程控制。

产品概述

TIME5610超声波硬度计由手持式PDA和CUI测量探头组成,两者之间通过线缆连接,手持式PDA是带软件的,基于WINDOWS的主机,可以通过USB,蓝牙,WLAN等方式进行数据传输和远程控制。

功能特点

  • 超声波硬度计触摸屏界面、菜单式操作,使用简单方便。
  • 基于WINDOWS的主机,可以通过USB,蓝牙,WLAN等方式进行数据传输和远程控制。
  • TIME5610超声波硬度计使用可充电电池,无需更换电池。一次充电操作时间比其他同类硬度测试仪大约长五倍以上,电量至少满足500次连续测量。
  • 仪器可以在不连接探头的情况下操作,用于对新的操作员进行培训,可以节省时间和昂贵的参考模块。
  • 操作简单直观,直接点击对应的键进入相应的设置,比如:转换、阀值、停滞时间、材料校准、测量探头补偿、硬度计组数据评估。
  • 菜单清晰明确,没有隐藏项。
  • 可以直接通过PC进行设置,生产数据文件数据组。

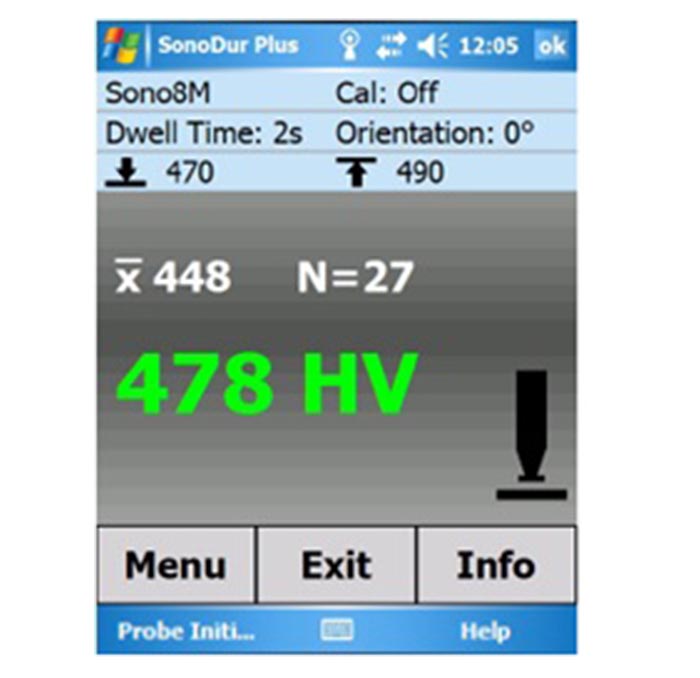

  • 显示测量结果和相关参数一目了然,可以直接触摸显示屏进入相应的功能,界面也可以通过菜单键操作。

技术参数

测量方法 UCI法,符合DIN50159,ASTMA1038
测量头 维氏金刚石136°
加载力
(1kgf=9.81N)
电机探头
1N,3N,和8.6N
手动探头
10N.49N和98N
测量精度 ﹤3%,相对于标块值,测量5次后的平均值
示值重复性和范围 ≤2%用3N和8.6N的电动探头在标值为300HV的硬度块测量5次后的平均值<3%
机械与环境(仪器和探头)
操作温度/充电温度 0到50℃/-10到40℃
储存温度 -10℃到60℃
湿度 湿度90%,不结露环境
尺寸 仪器大约132×78×22mm
电动探头直径38,190mm长
手持式探头直径25,176mm长
(自由长度震动杆ca.12,5mm)
手持式探头直径25mm,L=207mm
(自由长度震动杆ca.43mm)
重量 仪器大约240gr
电动探头重量370gr
手持式探头重量280gr
仪器
处理器和储存容量 TICortexA8-1GHz/256MBSD-RAM/512MBFlash/microSDCard4GByte(32GB)
操作系统 德语或者是英语的windowsmobile5.0
键盘 键盘,21-key-Mobile字母数字键盘(有背光源)和全字母软键盘。
显示屏 3.5″彩色TFT(320×240)with4W-电阻触摸屏,高亮度可调节背景光(440Cd/m2)
接口 WLAN,蓝牙,USB1.1,SD卡,软件2.1+EDR,CLASS2
防护(灰尘、水)等级 IP54水平(符合IEC60529标准)
跌落测验 1.22m
操作语言(可选) 德语,英语,可根据需求

传感器选择

  • SONO-1M:1(1N)适合于薄层,抛光的表面检测
  • SONO-3M:3(3N)铜合金材料,铬镀层>1000HV
  • SONO-8M:9(8.6N)与HV1适用性相似
  • SONO-10M:HV1(10N)用于表面硬化层检测(热处理车间)
  • SONO-50M:HV5(49N)常规硬度检测
  • SONO-100M:HV10(98N)用于DINENISO1090标准,焊缝,切割边缘检测

标准配置:

  • 手持式PDA(含数据线)一套
  • SONO-50M型CUI测量探头一只
  • 数据线一根
  • 电源适配器一只
  • 屏幕保护膜一张
  • 随机文件一份(含光盘)
