一、概述
CJE系列微型磁轭探伤仪，是利用磁轭对铁磁性材料制成的工件进行磁化的轻便微型磁粉探伤设备，能对各种零件磁化，适用于油田、造船、内燃机配件、煤矿、机械、标准件、油泵油嘴、飞机制造、汽车另件、造桥、化工、锅炉压力容器、铁路等行业产品，因锻压、淬火、焊接、疲劳等引起的表面及近表面缺陷，如链杆、曲轴、轴承、高强度螺栓、弹簧、锻件、石化管件、阀门、叶片、齿轮、轧辊、锚链以及焊缝等几何形状复杂工件的探伤。
CJE系列微型磁轭探伤仪有交流、直流、交直流两用磁粉探伤仪，直流供电电源为可充电池，适用于野外无电源现场操作以及高压不能进入的容器、桥梁、管道等现场操作，一次充电连续工作时间可达6小时以上。交流供电电源采用~220V电源直接输入，无需其他仪器配套，操作方便、简单、重量轻、便于携带，因而该仪器得到广泛使用。
二、技术参数
| 型号
分类 |
CJE—12/220
交直流 |
CJE—12
直流 |
CJE—220
交流 |
|
| 电 源 | ~220V50Hz
–12V |
–12V | ~220V50Hz | |
| 充电电源 | 220V 50Hz | 220V 50Hz | ||
| 使用电池 | MF12—7.2H | MF12—7.2H | ||
| 工作电流 | AC1.5A
DC2.0A |
DC2.0A | AC1.5A | |
| 充电时间 | 8~15h | 8~15h | ||
| 电瓶使用时间 | 5小时以上 | 5小时以上 | ||
| 工作间隙时间 | 1秒钟开2秒钟关 | |||
| 磁化极距 | 50~200mm | 50~200mm | 50~200mm | |
| 提升力 | A C | >5.5kg | >5.5kg | |
| D C | >22kg | >22kg | ||
| 重量 | 探头 | 3.2kg | 3.2kg | 3.2 kg |
| 电池包 | 2.9kg | 2.9kg | ||
| 外形
尺寸(㎜) |
探头 | 208×52×146 | 208×52×146 | 208×52×146 |
| 电池包 | 160×100×70 | 160×100×70 | ||
| 充电器 | 80×60×40 | 80×60×40 | ||

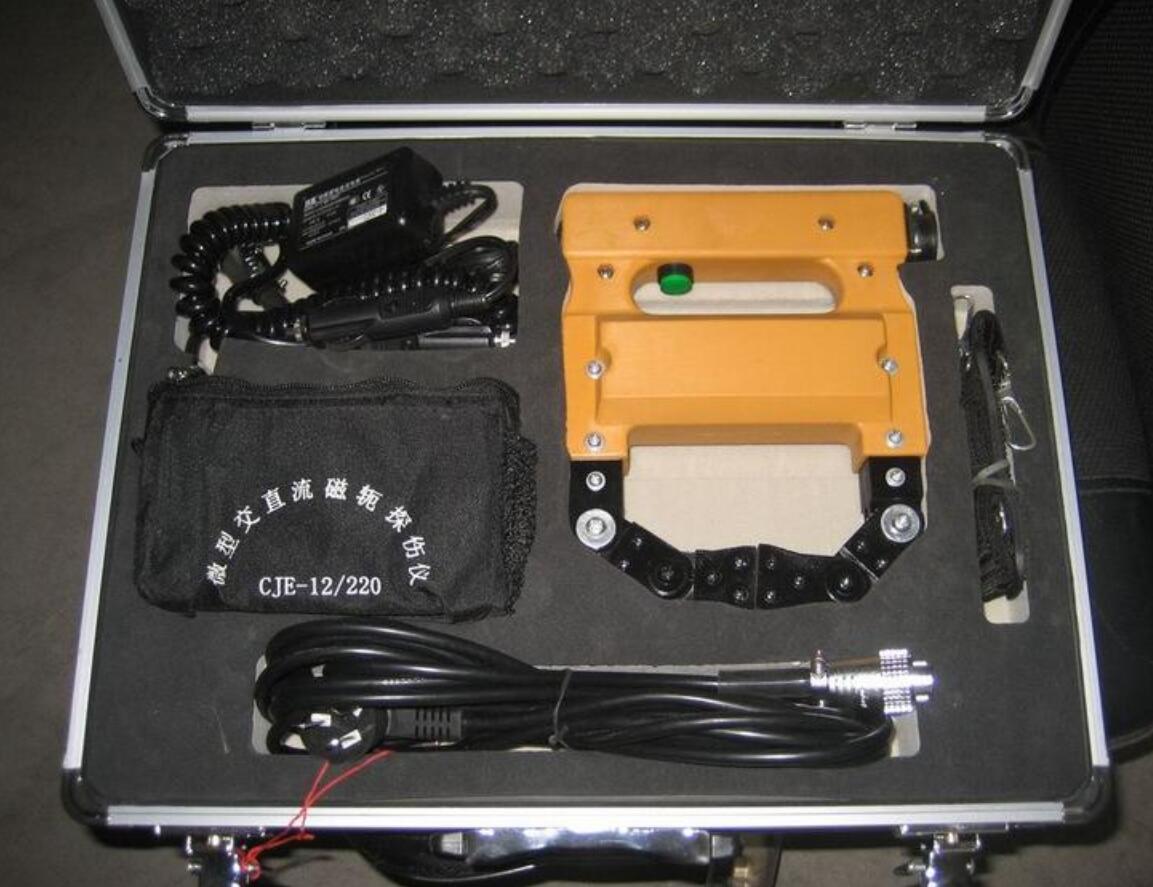

三、仪器成套性
| 型号
分类 |
CJE—12/220
交直流 |
CJE—12
直流 |
CJE—220
交流 |
| 探 头 | 1台 | 1台 | 1台 |
| 电池包 | 1只 | 1只 | |
| 电 池 | 1只 | 1只 | |
| 充电器 | 1只 | 1只 | |
| 电源线 | 1根 | 1根 | |
| 环绕线 | 1根 | 1根 | |
| 使用说明书 | 1份 | 1份 | 1份 |
| 合格证 | 1份 | 1份 | 1份 |
