SH-1D数字便携式磁粉探伤仪 (荧光、白光两用/可拍照存储记录)

一、优点及功能

1、彩色操作界面,抛却繁琐操作,使操作简单、轻松,性能稳定,实现了数字化。

2、仪器采用锂电池组供电,可实现野外、高空探伤作业,解决了传统磁粉探伤机多年来一直离不开的 220V供电的弊端,耗电少,一次充电可连续工作四小时以上;电池可以单独充电,也可以带机复充。

3、仪器采用一种新的电源模式,将充电电池提供的直流电经过变频逆变和信号移相处理,为磁粉探伤提供磁化电源,使磁粉探伤仪能够具备直流探伤的渗透性和交流探伤的脉动性,从而使磁粉探伤不论在检测缺陷的深度上还是在表面检测的灵敏度性能方面都得到了提升,因此本产品既具有很高的表面检测灵敏度又可兼备具有很高的表面下检测灵敏度。

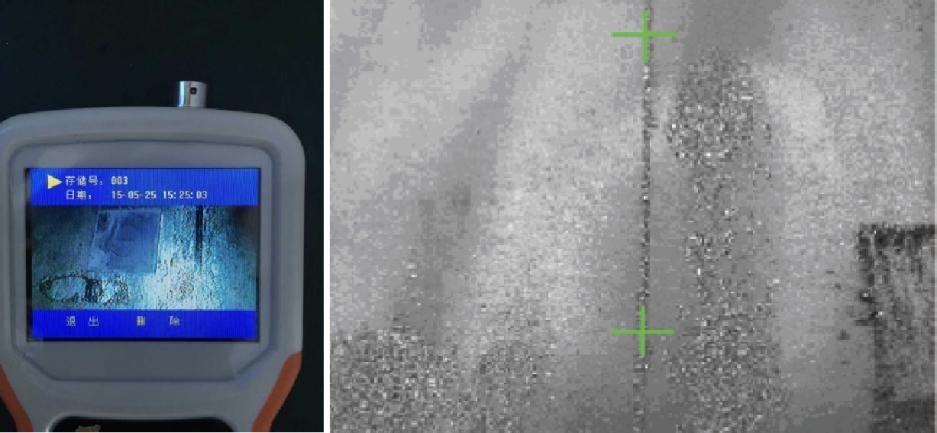

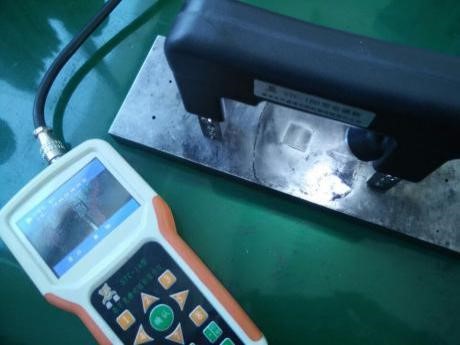

4、内置工业高清微小型摄像头,对肉眼无法检测的部位,可通过仪器屏幕对探伤过程实时监控、并可将探伤结果进行拍照、存储、数据分析等。

5、可根据探伤作业标准设定探伤工艺。

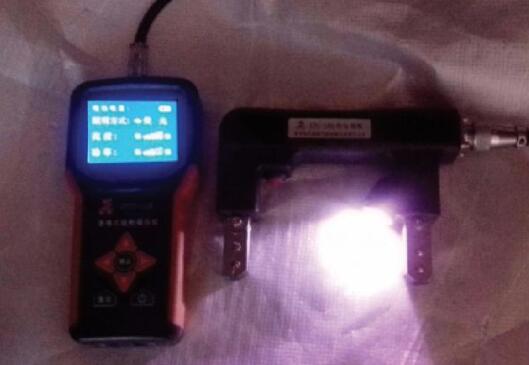

6、白光、荧光两用,适合多种环境下探伤需要。

7、可动态存储探伤图像,使探伤结果一目了然。

8、对于无法测量的缺陷磁痕,可自动测量缺陷的长度。

9、高分辨率、高亮度 3.5寸彩色液晶显示屏可清晰显示工件表面状态和缺陷磁痕。

10、仪器具有软件管理、图象处理、打印、通讯探伤报告等功能,使探伤工作达到过程可监控、结果可追溯,进而完成标准化作业、标准化管理的目的;仪器可实现无纸张记录,对探伤结果具有可追溯性。

11、大容量存储器,并可将仪器内的探伤报告、缺陷示意图、实物照片等与计算机通讯,实现计算机数据管理,并可导出 Excel格式、A4纸张的探伤报告。

12、仪器配有检修监控探伤管理软件,可实现与计算机进行数据通讯功能。实现对探伤数据的存储、查询、数据分析的计算机标准化管理。

13、USB接口可实现仪器内部存储数据、数据波形向 U盘的转存,打印探伤报本产品可进行开工校验、仪器指标测试等;可打印出探伤、测试报告、缺陷示意图及探伤实物照片,使探伤结果一目了然,无需纸张记录,可根据用户要求制定探伤工件种类、工件图形、工艺要求、探伤报告等,以达到令操作者省心、管理者放心的目的。

14、具备传统磁粉探伤仪的全部优点,并且检测近表面缺陷快速、清晰、准确。

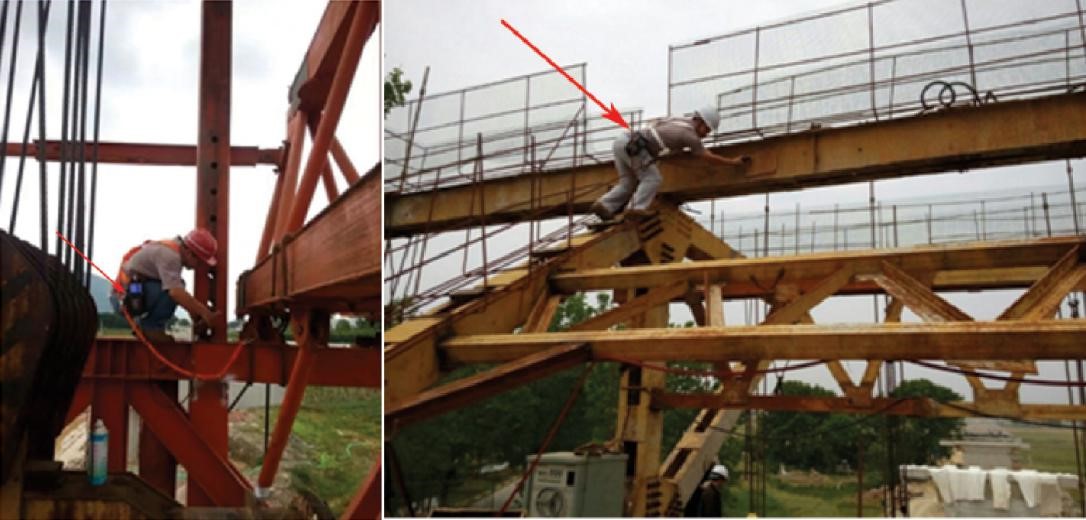

15、仪器小巧、轻便,便于携带,可实现野外、高空探伤作业,大大减少探伤人员的劳动强度和易于保持工作现场环境,是真正的便携式仪器。

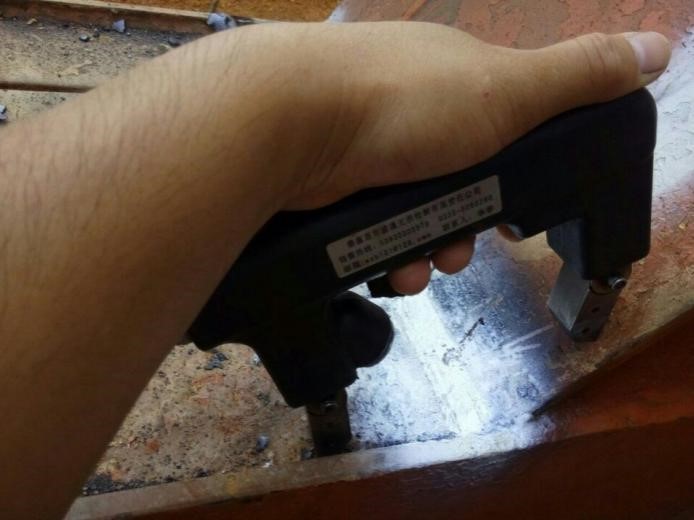

16、电磁轭采用脉动式供电技术,可连续不间断工作,消除了传统电磁轭必须有工作间隙时间的限制。

17、仪器可根据用户要求及检验部件的特殊性配置适用的电磁轭。

二、主要技术指标及参数

(一)主机的主要参数:

外形尺寸:100*200*35

主机重量:0.8kg

屏幕尺寸:3.5英寸

有效像素:720(H)*576(V)

显示检测范围:70mm*85mm

电源电压:DC 21V

电池容量:6400mAH

连续工作时间:≥4小时

(二)、电磁轭探头的主要参数:

1、尺寸:175mm×175mm×40mm

2、极间距:40-200mm

3、重量:1.4kg(含连接线)

(三)、主要指标及要求

1、提升力:>45N(提升力不小于 5公斤)

2、综合灵敏度:A1型 15/100标准试片人工刻槽显示清晰

3、照明亮度:光照度≥1000lx

三、仪器配置

数字便携式磁粉探伤仪主机含电池     1套

电磁轭1个

连接线1条

充电器1个

探伤管理软件 U盘1个

USB通讯线1条

皮腰包1套

仪器箱1个
