产品概述
- SH700全数字超声波探伤仪，轻巧机身、便于携带，640×480数字真彩液晶显示，支持亮度调节，全屏显 示设有多种颜色方案，在不同光线环境下均可高清呈现缺陷波形，内置高频处理器可实现复杂运算及智能分析，低功 耗设计配备大容量锂电池模块，可超长待机8.5小时以上。主从式菜单设计，支持多语言版本。全防水、油、尘可达 IP65防护级。它是石油、化工、冶金、造船、航空、铁路等领域缺陷检测、质量控制、在役安全监测与寿命评估必备的专业精密仪器。
技术范围
| 检测范围 | 0~10000mm |
| 工作频率 | 0.2~20MHz |
| 声速范围 | 100~20000m/s |
| 动态范围 | ≥36dB |
| 垂直线性误差 | ≤2.0% |
| 水平线性误差 | ≤0.1% |
| 分 辨 力 | >40dB（5P14） |
| 灵敏度余量 | >65dB（深200mmФ2平底孔） |
| 数字抑制 | 0~80%，不影响线性与增益 |
| 电噪声电平 | ≤9% |
| 探头类型 | 直探头、斜探头、双晶探头、穿透探头 |
| 脉冲幅度 | 200V、300V、400V、500V分级选择，适应探头范围广 |
| 脉冲宽度 | 在80ns~510ns范围内连续调节，以匹配不同频率的探头 |
| 探头阻尼 | 200Ω、500Ω可调，满足灵敏度及分辨力的不同工作要求 |
| 重复频率 | 10Hz~1KHz |
| 探头接口（主机端） | 双Lemo 00（C5接口） |
| 硬件实时采样 | 高分辨率10位AD转换器，采样速率400MHz，波形高度保真 |
| 检波方式 | 正半波、负半波、全波、射频检波 |
| 滤波频带 | 根据探头频率全自动匹配，无需手动选择 |
| 闸门读数 | 单闸门、双闸门读数方式可选择；峰值触发或边沿触发 |
| 增 益 | 总增益量110dB，可选择0.1dB、1dB、2dB、6dB步进值， 独特的全自动增益调节及扫查增益功能，使探伤既快捷又准确 |
| 报 警 | 蜂鸣报警、LED灯报警、数字输出报警 |
| 显 示 屏 | 5.7寸高亮度TFT液晶显示屏，分辨率为640×480 |
| 通讯接口 | 支持Mini-USB通讯、蓝牙通讯、VGA接口、数字输入输出接口 |
| 供 电 | 直流适配器AC-DC 9V；锂电池，充满电后可连续工作8.5小时以上 |
| 外型尺寸 | 218mm×132mm×55mm |
| 重 量 | 920g（带电池） |
探伤功能特色

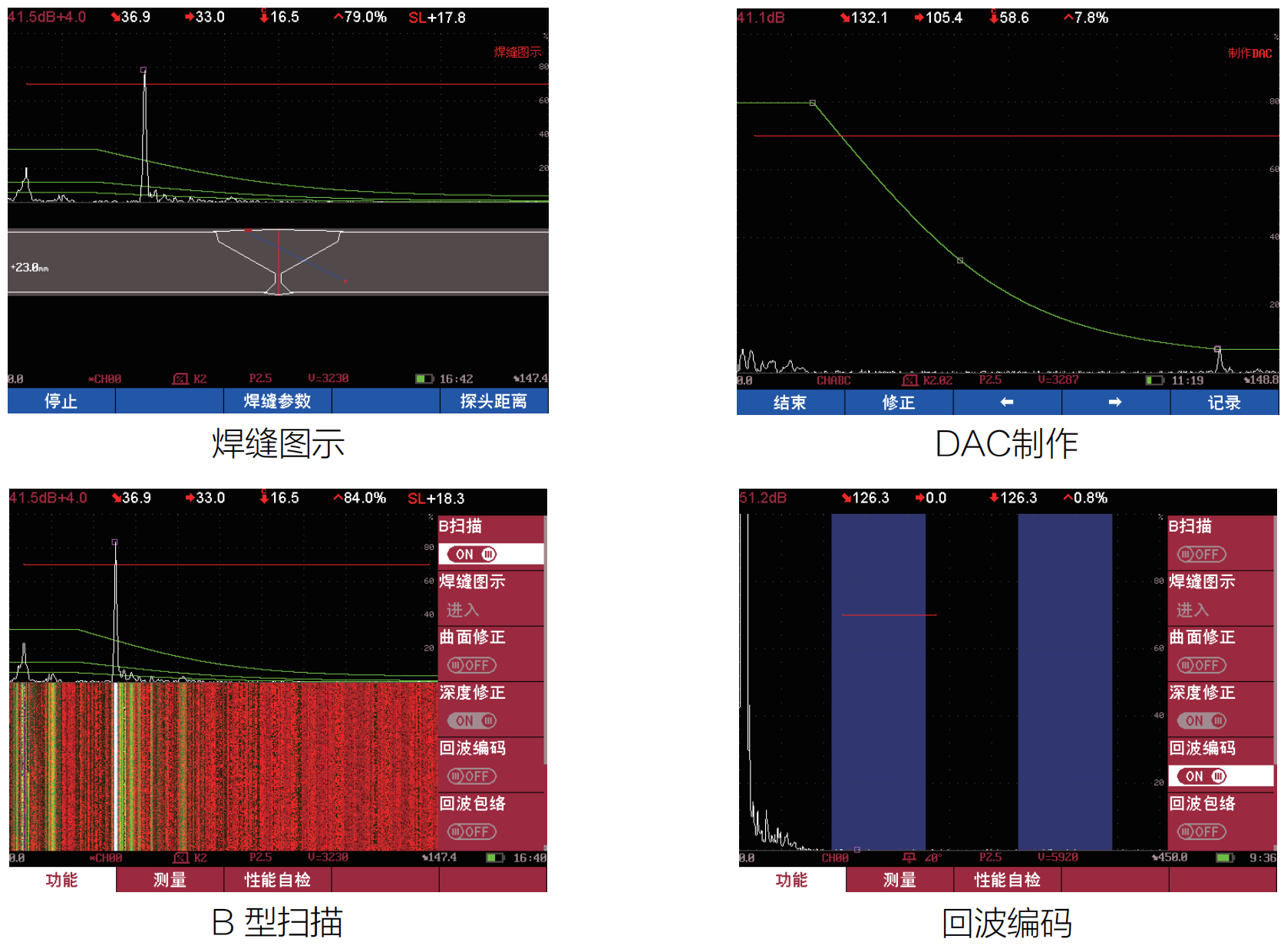

- 焊缝图示:可设置焊缝参数，探伤中直观显示焊缝图、缺陷位置及回波路径。
- 自动校准:探头零偏和探头折射角度(K值)自动校准功能;声速自动测量功能。
- 波峰记忆:实时检索缺陷最高波，记录缺陷峰值回波。
- Ф值计算:.直探头锻件探伤时找到缺陷峰值回波后自动计算、显示缺陷当量尺寸。
- 缺陷定位:实时显示缺陷水平、深度(垂直)、声程位置。
- 缺陷定量:缺陷当量dB值(或当量尺寸)实时显示。
- 缺陷定性:通过回波包络波形，方便人工经验判断。
- CSC曲面修正:用于曲面工件探伤，可实时显示缺陷周向位置和深度。
- DAC曲线:曲线自动生成，取样点不受限制，并可进行补偿与修正。
- 曲线随增益自动浮动、随声程自动扩展、随延时自动移动。
- DGS曲线:通过使用与特定类型的探头和材料相关的DGS/AVG曲线对回波信号进行评估,能显示任意孔径的DGS曲线。
- AWS D1.1/D1.5:支持美国焊接学会(AWS)标准，为各类AWS焊缝检测应用提供“缺陷定级”,可避免手工计算，提高检测效率。
- API 5UE:可按照美国石油学会(API)所推荐的准则5UE定量缺陷的尺寸，使用波幅距离差分技术(ADDT)在OCTG管道验证过程中测量潜在的缺陷尺寸。
- 裂纹测高:利用端点衍射波自动测量、计算裂纹高度。
- 门内展宽:放大回波细节，便于分析回波。
- 波形冻结:冻结屏幕上显示的回波，便于缺陷特征分析。
- 回波编码:以不同颜色显示1~8次回波，便于判断缺陷位置。
- B型扫描:实时扫查、显示横截面，可显示工件缺陷形状，使探测结果更直观。
- 方波脉冲、发射电压、滤波频带、探头阻尼可调，适用于各种工件的探伤。

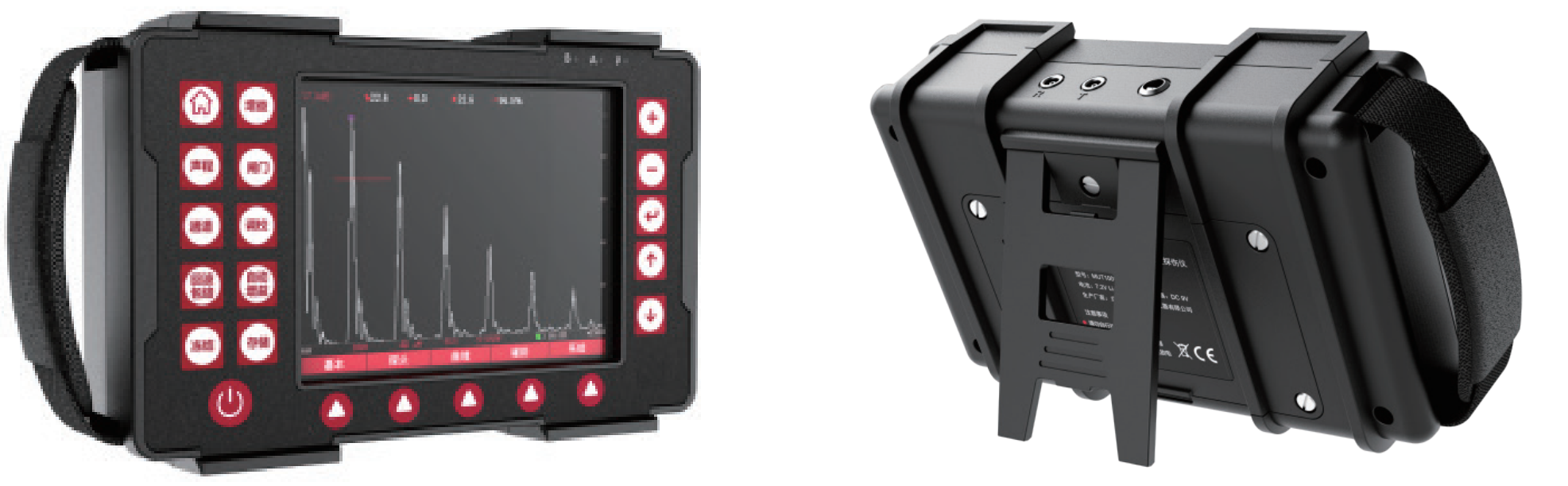

产品外观
- 采用TFT全数字真彩色液晶显示器，屏幕亮度清晰，可根据环境自如调节界面风格，液晶亮度可调，波形显示细腻。
- 主从式菜单设计，集快捷按键和浮动按键多种操作于一体，操作简便，注重用户体验。
- 缺陷回波参数（距离、水平、垂直、波幅、dB当量值、平底孔当量值）实时显示，探伤信息一目了然，可自动完成缺陷定量的平底孔转换。
- 设计独特的收放支架，使用便捷，防泼溅密封设计，防水、防油，可抵御各种恶劣环境中的雨水、潮湿、风沙、
- 灰尘、油污及其它污染。
闸门报警
- 闸门起始、闸门宽度、闸门高度任意可调；可设置A闸门固定位进波报警；
- B闸门可选择设置为进波报警或失波报警；可选择蜂鸣器或LED灯报警，LED灯适用于吵杂的环境下的报警提示；
- 设有捕捉标记功能，可直观显示闸门内捕捉的特征回波。
多语言版本

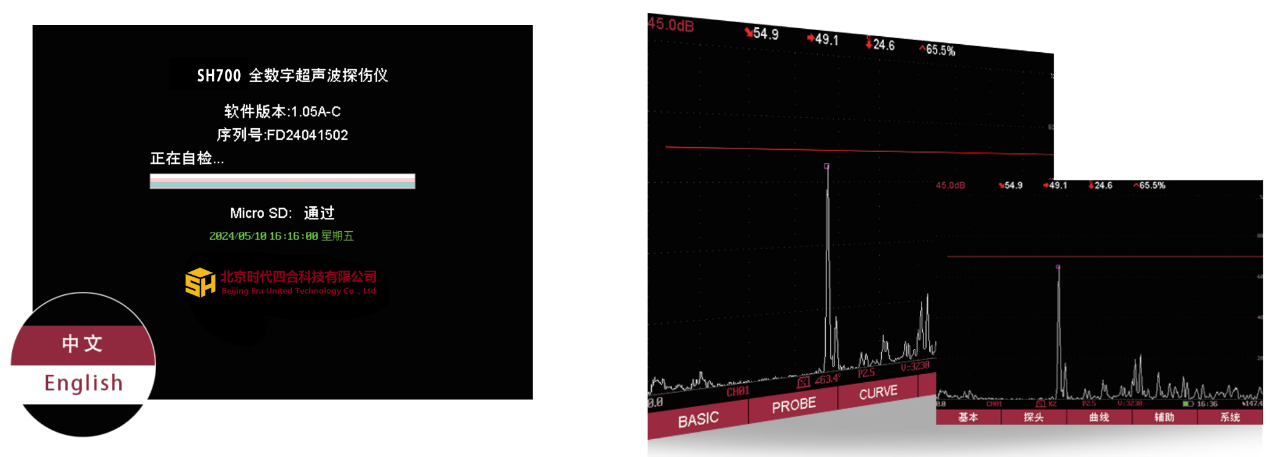

- 支持多语言版本自由切换，满足外企等多方人士的使用需求。
操作提示

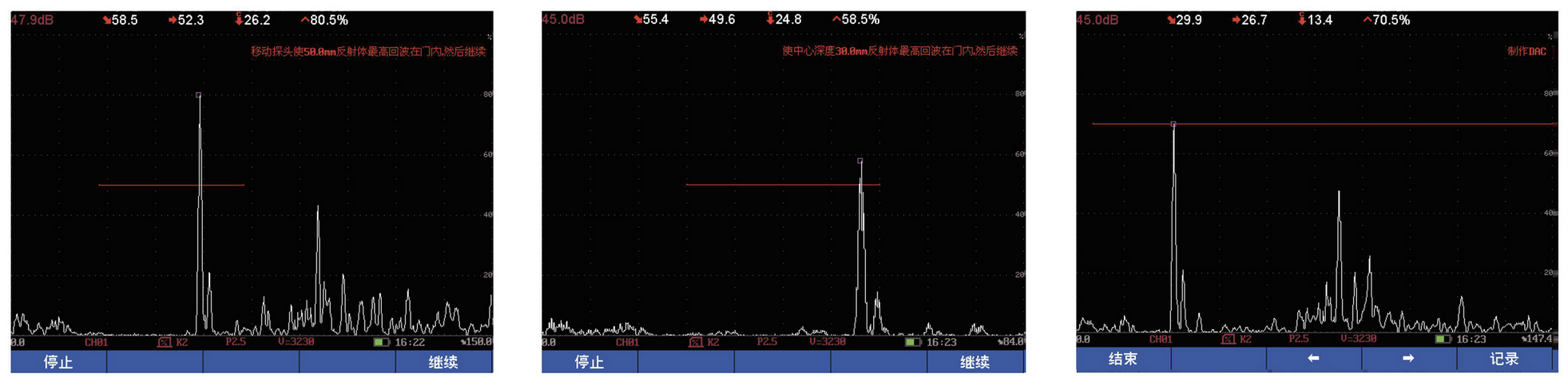

- 设有细致入微的步骤提示，借助每一步的提示，可完成复杂的调校和曲线制作，结合闸门自动报警等功能，真正实现“傻瓜式”无漏检探伤。
数据存储
- 1000个探伤参数通道，可预先调校好各类探头和仪器的组合参数并存入探伤参数通道，方便随时调用;可对各通道进行加锁、解锁、更改通道名称;可自由设置各行业探伤标准;内置16G 存储卡(microSD)，可存储海量探伤信息(探伤波形、参数、录像等)，可存储2万个波形文件，或存储至少200小时录像文件。
录像功能

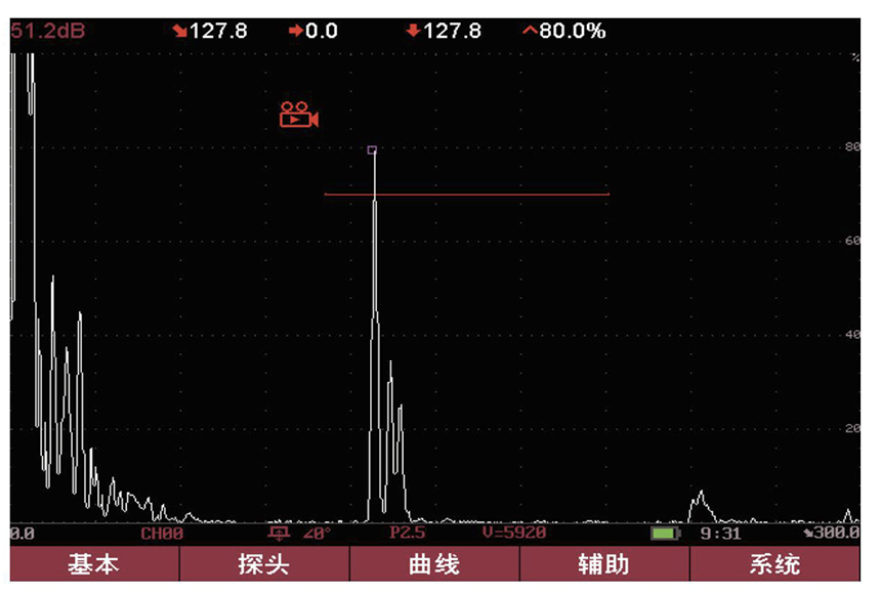

- 仪器支持全程录制探伤过程，回放波形，可将录像文件保存到内置存储卡中。录像文件可以通过仪器回看，亦可在电脑端通过专用软件进行回放，最大可存储150个录像文件，录像总时长约200小时，为学习探伤及日后分析缺陷提供便利，全面实现数据化管理。
内置探伤标准

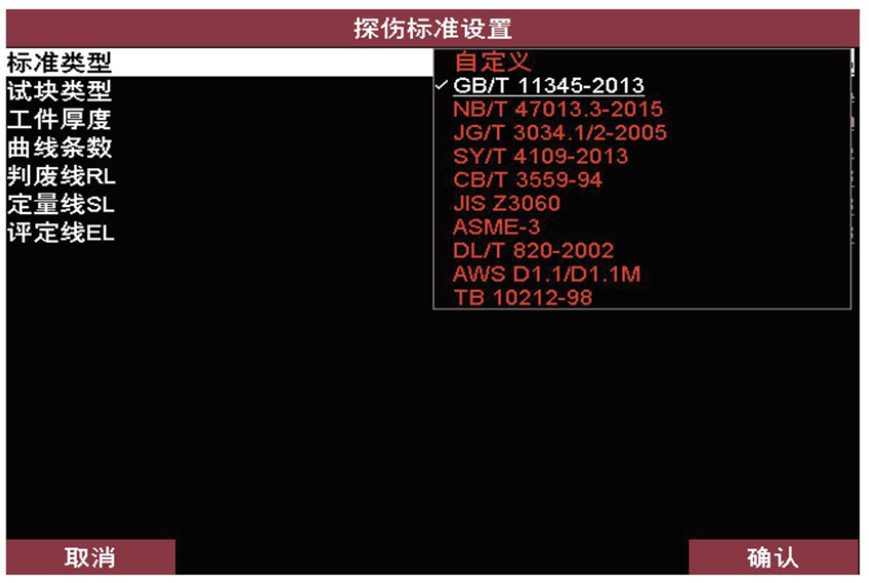

- 内置各行业标准，可直接调选应用，生成曲线，内置海量存储器，关机时自动保存当前文件及数据。自动生成报告。直接调选应用内置的标准，即可生成曲线，内置海量储存器，关机时自动保存当前文件及数据，不会因断电而丢失，方便、快捷。
通讯接口
- USB2.0 OTG高速通讯。仪器可工作于USB Device模式，通过USB线缆连接仪器与计算机，实现数据、文件传输;也可工作于USB Host模式，对外接USB闪盘进行操作。可选配无线蓝牙通讯功能，仪器内置蓝牙功能模块，可兼容所有具备蓝牙功能的台式计算机、笔记本、手机/PAD等通讯，实现双向无线数据收发。
- 仪器具有VGA视频输出接口，可外接投影仪、显示器，能够同步显示仪器探伤画面，方便演示、培训和教学。可选配数字输入输出功能，仪器可接收外部装置的启停状态信号、限位信号、编码器信号等，仪器可以向外部装置输出报警信号、开关信号等。
