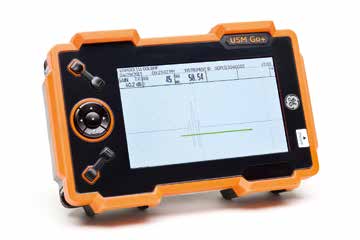

USM Go+超声波探伤仪

全新 USM Go+ 的推出让现场无损探伤进入新境界。它轻便、易用,通过直观的箭头按键进行控制,采用最新工业电子技术,还提供一系列的表面分辨率,能够可靠地探测试件紧靠表面的缺陷。

产品概述

全新 USM Go+ 的推出让现场无损探伤进入新境界。它轻便、易用,通过直观的箭头按键进行控制,采用最新工业电子技术,还提供一系列的表面分辨率,能够可靠地探测试件紧靠表面的缺陷。

USM Go+ 超声波探伤仪整合了两种设备的最佳优势:融入桌面型超声波探伤仪性能和功能的小型超便携手持设备,非常适合在现场进行超声波探伤。USM Go+ 的人体工程学设计、实用功能和强劲性能是仔细借鉴现场工作人员经验的结果。日常实践让他们最了解做好工作所需的条件。

可以单手使用的仪器

USM Go+ 是理想的便携式超声波探伤设备。重量轻(约 800 克)、体积小,适合握在手中。它是在受限空间、难以进入的区域或其他困难环境下进行操作的理想工具。事实上,您单手就可以进行操作,箭头按键可使您进行直观导航和快速、精确的调整。当您需要另一只手校准探头或握住梯子时,这就会派上用场。您惯用左手吗?没问题,只需使用“翻转”功能便可让仪器适应您的习惯。

一台结实、耐用的设备

USM Go+ 使用模压橡胶外壳,能够承受‘现场’的恶劣环境。它具有 IP67 等级防尘防水性能,并按照军用标准进行过测试。

同类产品中最大最亮的屏幕

出色的 800 x 480 像素分辨率、108 毫米 x 64.8 毫米屏幕尺寸创造出同类最佳的可读性。此外,屏幕亮度非常高,您在强烈日光下仍能辨清图像。在昏暗环境下工作时,您可以降低亮度,避免刺眼。将设备放在桌子或椅子上时,使用集成支架优化视角。

出色的超声波探伤 (UT) 性能

USM Go+ 采用一流技术,让手持设备的超声波探伤性能更上一层楼。高近表面分辨率让您可以高度可靠地检测试件中近表面的缺陷。USM Go+ 脉冲重复频率 (PRF) 范围广。您可以使用低 PFR 探测锻件,而不会有任何“幻像”回波;当需要快速、定期扫描运动时,您可以使用高 PRF 探测焊缝。

一款可以提高生产力的工具

USM Go+ 超便携、易于使用、操作直观、性能强劲、即插即用, 一经使用,生产力立马提升。

其他关键特性和优势

  • 超长电池续航时间(> 6 小时)。
  • 标准 USB 接口,便于从探伤仪下载数据供以后 分析或存储之用。
  • 仪器的 2 GB 存储空间可以轻松更换为最高 16 GB 的 SD 卡。
  • 报告保存为 jpeg 格式,无需特殊阅读软件。
  • 底面回波衰减器 (BEA) 帮助找到非常小的缺陷, 提高了检测能力。
  • 两个闸门的自动闸门阈值功能,确保相同条件下 做出精确的测量。
  • 长达 8 分钟的A扫描视频记录,提供现场报告。

丰富的应用领域

从航天航空到发电、从汽车行业到石油天然气行业,USM Go+ 旨在为所有工业和工艺领域的检测工作提供探伤能力。

焊缝检测:

三角函数投影

AWS

DAC

DGS

锻件和铸件检测:

手动 PRF 调整

幻象波指示器

DGS

底面回波衰减器 (BEA)

钢轨检测:

高 PRF(达 2000 赫兹)

重量轻:850 克(1.87 镑)

尺寸小,符合人体工程学

复合材料检测:

射频显示

两个闸门,B 起点由闸门 A 中的回波触发

120 dB/μs 高斜率的 TCG 校准

层中指示的反射体深度

对于要求更高的应用:

窄带滤波器

低噪声数字放大器

方波脉冲发生器

技术参数

LCD显示器
有效面积 宽x高:108mmx64.8mm(4.25”x2.55”)
屏幕对角线 5.0”
像素分辨率 宽x高:800×480像素
连接口
探头连接 2个Lemo00
UT输出连接 SAP输出、报警
USB接口 微型USB接口
SD卡接口 全尺寸SD卡槽,适用于标准SD卡
脉冲发生器—符合EN12668规范
脉冲发生器模式 标准:脉冲,可选用单极方形波
脉冲发生器电压(SQ模式) 120V至300V可调,步长10V
脉冲发生器宽度(SQ模式) 30ns至500ns可调,步长20ns
脉冲发生器振幅(尖脉冲模式) 低:120v 高300v



阻尼 50或1000ohms
PRF 在15Hz至2000Hz之间自动化,3秒自动调节模式:Autolow(自动低)、AutoMed(自动中等)、AutoHigh(自动高)-PRF手动控制调节范围为15至2000Hz
接收器
范围 14016mm(557”),钢,纵波
数字增益 动态范围为110dB,0.2dB步长
模拟宽带 0.2MHz 20MHz
滤波器 宽带 窄带滤波器 1-5;2;2.25;4.5;10;13;15MHz
闸门
独立闸门 2个闸门(A和B),闸门B可以由闸门A触发
检波模式 全波(FW)     正(POS)
PF             负(NEG)
测量 峰值         前沿
JFlank
存储器
容量 2GB SD卡。可使用内存高达16GB的存储卡
报告 采用Jpeg和BMP格式报告
数据记录器 厚度或 A扫描记录可选,与UltraMATE相兼容
环境
电池 电池寿命6小时
可在仪器上充电
采用选购适配器可进行外置座充
按比例指示剩余的操作时间
充电器 “通用型”AC(100-240V,50-60Hz)
满足CCC,CE,UL,CSA和PSE要求
尺寸 175mmx111mmx50mm(6.8”x4.3”x1.9”)
重量 845g(1.87lb),含电池
语言 保加利亚语、汉语、捷克语、荷兰语、英语、法语、德语、匈牙利语、意大利语、日语、葡萄牙语、波兰语、俄语和西班牙语
符合Mil-std-810e的防护
湿热和潮气(存储) 10次循环:从60°C(140°F)低至30°C(86°F)下10小时,30°C(86°F)高至60°C(140°F)下10小时。

2小时内变化,507.4

温度冲击测试(存储) 3次循环:温度从-20°C(-4°F)高至60°C(140°F)下为4小时,60°C(140°F)下为4小时,在5分钟内变化,符合503.4步骤II
振动 514.5-5步骤I,附件C,图6,全方向:每个轴向1小时
冲击 每个轴向6次,15g,11毫秒半个正弦波,516.5步骤I
货物松散状态(在集装箱中) 514.5步骤II
运输掉落(包装以便运输) 516.5步骤序IV,26掉落
工作温度范围 0°C至55°C(32°F至131°F)
储存温度范围 -20°C至60°C(-4°F至140°F)带电池,24小时
防尘/防水 根据IEC 529规范,符合IP67等级
符合标准



















EMC/EMI EN55011
EN1000-6-2:2001
超声 EN 55011
ASTM E1324
E317
ANSI/NCSL Z 540-1-1994
Mil STD 45662A
MIL STD 2154
可选项
USM Go AWS选项 符合AWS D1.1结构焊缝检测标准的AWS软件
DAC测量工具

16点符合

EN1712-EN1713-EN1714
ASME & ASME III
符合JIS Z3060
TCG:动态120dB
TCG:坡度110dB/µs
USM Go DGS选项 DGS测量工具,符合EN1712
USM Go内置数据记录器选项 定制线性和网格文件创建
USM Go方形波脉冲生成器选项 允许脉冲发生器参数微调
电压可以在120V至300V之间进行调整,步长10V
脉冲宽度可以在30ns至500ns之间进行调整,步长20ns
USM Go幻象波自动识别器选项 专利技术可自动识别幻象波
