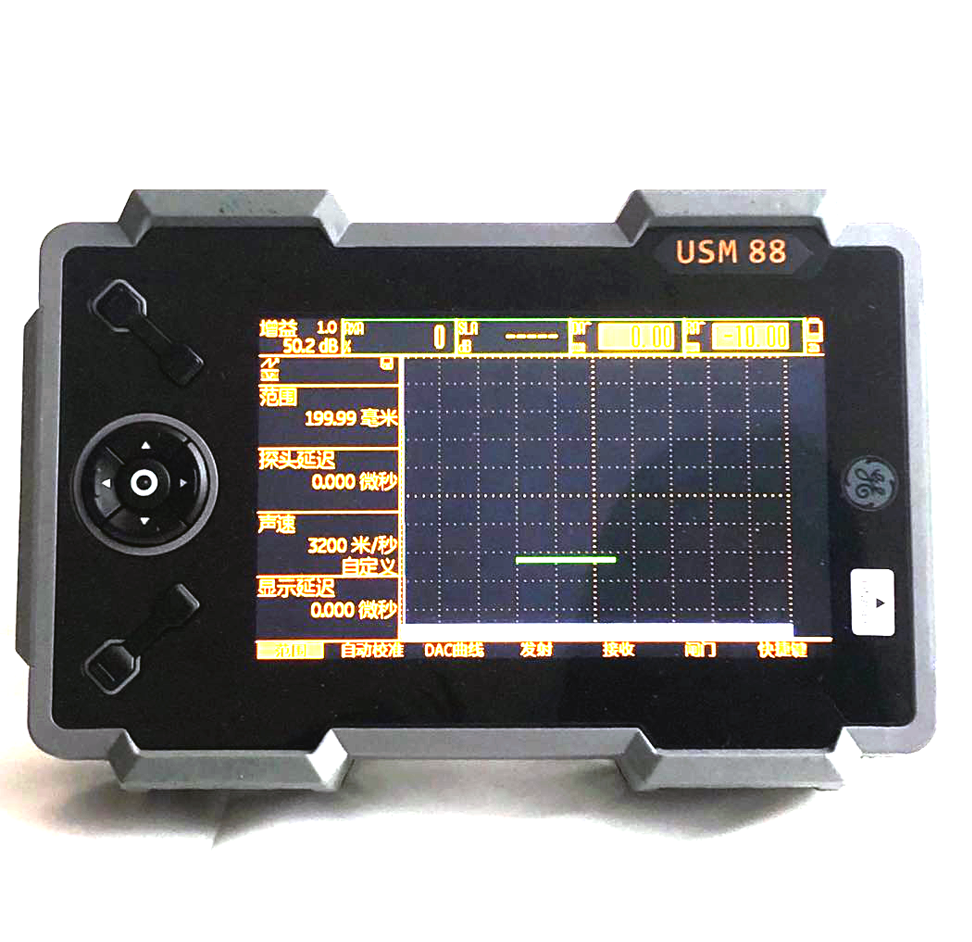

USM86/USM88超声波探伤仪

USM86/USM88 是美国GE公司为中国用户专门设计的超声波探伤仪;可以根据中国检测标准自动生成DAC曲线;独有的幻象波自动识别专利技术功能,能大幅提高工作效率和缺陷分辨力。

产品概述

USM86/USM88 是美国GE公司为中国用户专门设计的超声波探伤仪;可以根据中国检测标准自动生成DAC曲线;独有的幻象波自动识别专利技术功能,能大幅提高工作效率和缺陷分辨力。

功能特点

  • 为中国用户专门设计的DAC功能,可以根据中国检测标准自动生成DAC曲线
  • 斜探头K值全自动测量
  • 材料声速与探头延迟自动校准
  • 功能强大的连续记录功能
  • 自动显示定量结果
  • 专利技术: 幻象波自动识别功能
  • 自定义快捷键
  • 优化菜单设计, 使操作简单方便
  • 显示包络曲线
  • 人性化设计, 左右手操作都非常方便
  • 防尘防水等级达IP67, 防冲击测试通过Mil-Std-810标准认证
  • 超声波探伤仪USM86/USM88仪器小, 屏幕大

技术参数

监测范围 14米(纵波钢)
脉冲模式 尖脉冲, 方波
脉冲电压 方波120V-300V连续可调,步距10V;  尖脉冲120V(低),300V(高)
脉冲宽度 方波模式30ns-500ns连续可调,20ns步距
阻尼 50或1000欧姆
脉冲重复频率 在15Hz-2000Hz连续可调,步距5Hz
增益 110dB,  步距0.2dB,  0.6dB,  1dB,  2dB,  6dB,  10dB
宽度 0.2MHz-20MHz
滤波器 宽频,1-5MHz,  2MHz,  2.25MHz,  4MHz,  5MHz,  10MHz,  13MHz,  15MHz
显示屏 LCD,  有效显示尺寸长108mm,  宽64mm
分辨率 800×480
仪器接口 双LEMO-00
报警 闸门A,B报警
输出接口 Micro  USB,  2GB  SD卡
检波模式 全波,正半波,负半波  ,射频
闸门 独立A,B
测量模式 峰值,前沿
保存格式 JEPG图像,连续记录视频文件
连续记录 存储高频率可达:50Hz,  连续存储时间没有限制
定量曲线 DAC曲线
尺寸 175毫米×111毫米×50毫米
重量 845克,含电池
语言 中文
电池 5.5小时
工作温度 -10°C  55°C
充电器 “通用型”AC(100-240V,  50-60Hz)
防尘防水等级 IP67
电磁兼容认证 EN  55011,  EN61000-6-2
国际认证标准 EN12668;  ASTM  E1324,  E317
垂直线性 2%
水平线性 0.1%
动态范围 34dB
灵敏度余量 60dB
分辨率 42dB
